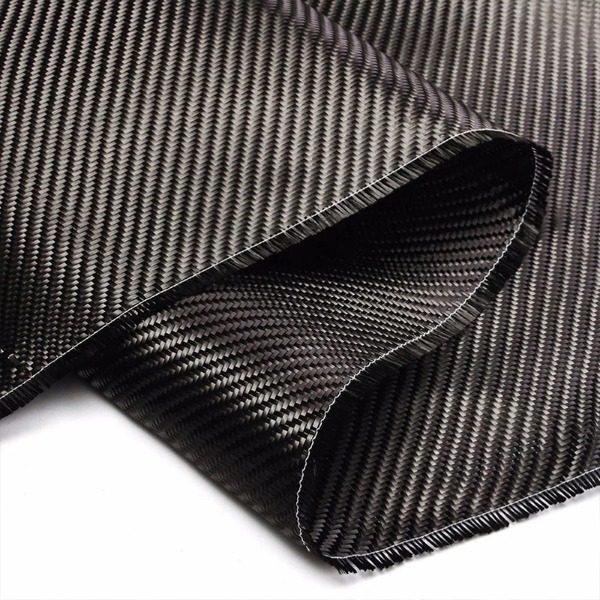

기계적 성능을 저하시키지 않으면서 질량을 줄이는 재료를 찾기 위해 엔지니어들은 점차적으로 금속에서 고급 복합재로 옮겨왔습니다. 이 중, 탄소섬유 천 경량 구조 부품의 주요 보강재로 사용됩니다. 연속 탄소 필라멘트로 구성된 이 직조 직물은 낮은 밀도, 높은 인장 강도 및 뛰어난 강성을 모두 제공합니다. 폴리머 매트릭스에 내장되면 항공우주, 자동차, 스포츠 장비, 토목 공학에 사용되는 부품의 중추가 됩니다.
탄소 섬유 천이 왜 그렇게 효과적인지 이해하려면 기본 특성, 기존 소재와 비교하는 방법, 특정 하중 조건에 맞게 구조를 조정할 수 있는 방법을 살펴봐야 합니다.
탄소섬유 직물의 구조적 논리
구조적 구성 요소는 최소한의 변형으로 굽힘, 비틀림, 인장 및 압축에 저항해야 합니다. 무게 감소로 효율성이 증폭됩니다. 즉, 관성이 줄어들고 연료 소비가 줄어들며 취급이 쉬워집니다. 탄소 섬유 천은 세 가지 주요 특성을 통해 이를 달성합니다.
- 높은 비강성 – 단위 밀도당 강성은 강철이나 알루미늄보다 몇 배 더 높습니다.
- 맞춤형 이방성 – 직조 패턴과 플라이 적층 순서를 선택하여 하중 경로를 따라 강도와 강성을 조정할 수 있습니다.
- 결함 허용 – 천은 여러 섬유에 국부적인 균열을 분산시켜 갑작스러운 파손을 방지합니다.
한 방향으로 강성을 제공하는 단방향 테이프와 달리 탄소섬유 천은 직물 평면에서 균형 잡힌 특성을 제공합니다. 따라서 벽이 얇은 구조 쉘, 샌드위치 패널 스킨 및 하중이 여러 방향에서 오는 복잡한 곡률이 있는 구성 요소에 특히 적합합니다.
비교 재료 특성
탄소섬유 천의 장점을 이해하려면 기존 구조 재료와 직접 비교하는 것이 도움이 됩니다. 아래 표에는 표준화된 기계적 지표가 요약되어 있습니다. 정확한 값은 섬유 유형, 직조 구조 및 수지 시스템에 따라 다르지만 상대적인 위치는 일관되게 유지됩니다.
| 소재 | 밀도(g/cm3) | 인장 강도(강 대비) | 강성 대 중량 비율(상대) | 피로 저항 |
|---|---|---|---|---|
| 연강 | 7.85 | 1.0(기준선) | 1.0 | 보통 |
| 알루미늄 6061 | 2.70 | 0.35 | 3.0 | 보통 |
| 탄소 섬유 천 복합재 | 1.55–1.60 | 1.8–2.5 | 8~10 | 우수 |
| 유리 섬유 천 복합재 | 1.90~2.00 | 0.7~1.0 | 2.5–3.5 | 좋음 |
그림에서 볼 수 있듯이 탄소 섬유 천은 강철보다 약 8~10배 더 높은 무게 대비 강성 비율을 제공합니다. 실용적인 측면에서 탄소 섬유 천으로 만든 구조용 빔은 굽힘 강성이 동일한 강철 빔보다 무게가 70~80% 더 가볍습니다. 또한 반복 하중 하에서의 피로 내구성은 금속의 피로 내구성을 훨씬 능가하며 이는 로봇 팔, 항공기 제어 표면 또는 자전거 프레임과 같은 움직이는 구조물에 매우 중요합니다.
건축적 다양성: 직조와 형태
탄소 섬유 천 사용에 대한 가장 강력한 주장 중 하나는 다양한 직조 패턴을 사용할 수 있다는 것입니다. 각 패턴은 드레이프성, 수지 흐름 및 기계적 등방성에 영향을 미칩니다.
| 직조 유형 | 드레이프성 | 일반적인 사용 사례 |
|---|---|---|
| 평직 | 낮음 ~ 중간 | 안정성이 우수한 평면 패널, 얇은 라미네이트 |
| 능직(2/2) | 중간에서 높음 | 곡선 부품, 자동차 차체 패널 |
| 하네스 새틴(4HS, 8HS) | 매우 높음 | 복잡한 이중 곡률 부품, 항공우주 페어링 |
| 단방향 패브릭 | 낮음(하나의 유연한 방향만) | 스파 캡, 고강성 빔 |
경량 구조 부품의 경우 주름 없이 금형에 쉽게 맞기 때문에 능직 및 새틴 직조가 선호되는 경우가 많습니다. 이는 균일한 섬유 부피 비율을 보장하고 공극 형성을 최소화합니다. 또한 우븐 천의 고유한 주름(파상)으로 인해 단방향 테이프에 비해 압축 강도가 약간 감소하지만 레이업 시 충격 손상 내성과 핸들링이 크게 향상됩니다.
탄소 섬유 천을 사용한 로드 케이스 최적화
디자이너들은 무게 절감뿐만 아니라 방향성 효율성을 위해 탄소 섬유 천을 선택합니다. 예를 들면:
- 굽힘이 지배적인 구조 (예: 드론 팔, 인공 팔다리): 세로 강성과 전단 저항의 균형을 맞추기 위해 0° 및 ±45° 방향의 섬유로 천 겹을 배치합니다.
- 비틀림 하중을 받는 샤프트 (예: 구동축, 로터 블레이드): ±45° 바이어스 천을 사용하거나 후프와 나선형 레이어를 결합하여 사용합니다.
- 충격에 취약한 패널 (예: 경주용 자동차 바닥, 보호 케이스): 열가소성 강화 층을 얇게 엮은 새틴 직조 천을 겹겹이 쌓습니다.
탄소 섬유 천은 중간 모듈러스, 높은 모듈러스 및 표준 모듈러스 등급으로 제공되므로 형상을 변경하지 않고도 강성을 미세 조정할 수 있습니다. 이 모듈식 접근 방식은 과도한 엔지니어링을 방지하고 재료 낭비를 줄입니다.
제조 호환성
탄소 섬유 천이 경량 구조 부품을 지배하는 또 다른 이유는 확립된 제조 공정과의 호환성 때문입니다. 주요 방법은 다음과 같습니다.
- 프리프레그 레이업 오토클레이브 경화 – 항공우주 분야 최고의 품질. 천에는 수지가 미리 함침되어 있어 정확한 섬유 정렬이 가능합니다.
- 웨트 레이업/핸드 레이업 – 풍력 터빈 블레이드나 맞춤형 자동차 부품과 같은 대형 일회용 부품에 적합합니다.
- 수지 트랜스퍼 성형(RTM) – 천을 밀폐된 금형에 건조시킨 후 레진을 주입합니다. 표면 마감이 좋아 중간 규모 생산에 탁월합니다.
- 진공 보조 주입 – 대형 복합 패널에 이상적입니다. 천은 유동 매체 역할을 하여 수지가 고르게 분포되도록 합니다.
각 방법은 균일한 두께를 유지하고 섬유 세척(수지 주입 중 움직임)에 저항하며 예측 가능한 기계적 특성을 제공하는 직물의 기능을 활용합니다. 랜덤매트 유리섬유나 잘게 잘린 탄소섬유에 비해 직조 탄소섬유 천은 더 높은 디자인 확실성을 제공합니다.
경제적 및 수명주기 고려 사항
탄소 섬유 천은 금속이나 유리 섬유보다 원자재 비용이 높지만 경량 구조 부품의 수명 주기 가치는 더 우수한 경우가 많습니다. 질량이 감소하면 이동 응용 분야에서 에너지 소비가 줄어듭니다. 교량이나 로봇 갠트리와 같은 정적 구조물의 경우 구성 요소가 가벼우면 지지 프레임이 더 작아지고 기초가 더 저렴해집니다.
또한 손상된 탄소섬유 천 적층판을 패치 본딩이나 레진 주입을 통해 수리가 가능해 수명이 연장됩니다. 재활용 기술(열분해, 가용매분해)이 성숙해 수명이 다한 부품에서 깨끗한 탄소 섬유 천을 회수하여 중요하지 않은 용도에 사용할 수 있게 되었습니다. 이러한 순환 잠재력은 지속 가능성 중심 산업에서 소재의 위치를 강화합니다.
제한사항 및 설계 주의사항
어떤 재료도 완벽하지 않습니다. 엔지니어는 탄소 섬유 천의 특정 제한 사항을 인정해야 합니다.
- 취성파괴 모드 – 금속 항복과 달리 복합재 파괴는 갑작스럽게 발생할 수 있습니다. 설계에는 안전 요소와 중복성이 필요합니다.
- 갈바니 부식 – 습한 환경에서 알루미늄이나 강철과 직접 접촉하면 갈바닉 부식이 발생합니다. 전기 절연층은 필수입니다.
- 열전도율 – 탄소 섬유는 전기 및 열 전도성이 있으므로 전자 또는 극저온 응용 분야에서는 절연이 필요할 수 있습니다.
- 플라이 컷엣지 씰링 – 원단 가장자리가 해어질 수 있습니다. 트리밍된 라미네이트는 습기 침투를 방지하기 위해 밀봉이 필요합니다.
이러한 요소가 적절하게 해결되면 탄소 섬유 천은 경량 구조 구성 요소에 대한 최고의 선택으로 남아 있습니다.
결론
탄소 섬유 천은 무게당 뛰어난 강성, 설계 가능한 이방성, 다중 직조 구조 및 표준 복합 공정과의 호환성 등 경량 구조 구성 요소에 대한 고유한 제안을 제공합니다. 초기 비용과 취성 파손에는 세심한 엔지니어링이 필요하지만 질량 감소, 피로 수명 및 맞춤성 측면에서 기존 금속이나 유리 섬유 직물은 비교할 수 없습니다.
FAQ
Q1: 금속 보강 없이 내력 구조 부품에 탄소 섬유 천을 사용할 수 있습니까?
예. 항공기 바닥 빔, 경주용 자동차 모노코크 및 로봇 팔과 같은 많은 하중 지지 구성 요소는 전적으로 탄소 섬유 천 복합재로 만들어집니다. 금속 인서트 없이 예상되는 하중을 처리할 수 있도록 적절한 플라이 디자인과 두께가 선택됩니다. 베어링 응력 집중을 줄이기 위해 볼트 체결부에 금속 부속품을 추가하는 경우도 있습니다.
Q2: 탄소섬유 천은 알루미늄이나 강철보다 더 단단합니까?
절대적인 측면에서 표준 모듈러스 탄소 섬유 천(강성 ~70GPa)은 강철(~200GPa)보다 덜 단단하지만 알루미늄(~69GPa)보다 단단합니다. 그러나 밀도가 낮기 때문에(알루미늄의 경우 1.6g/cm3, 2.7g/cm3) 비강성(강성/밀도)은 알루미늄보다 약 3배, 강철보다 8배 더 높습니다. 무게가 중요한 디자인의 경우 탄소 섬유 천을 효과적으로 "킬로그램당 더 단단하게" 만듭니다.
Q3: 탄소 섬유 천에는 절단 및 드릴링을 위한 특수 도구가 필요합니까?
예. 표준 강철 도구는 빨리 마모됩니다. 건조한 직물의 경우 세라믹 또는 카바이드 가위를 권장합니다. 경화된 라미네이트의 경우 박리를 방지하기 위해 다이아몬드 코팅 드릴과 버가 필요합니다. 탄소 먼지는 전기 전도성이 있어 전자 장치를 손상시킬 수 있으므로 진공 추출이 권장됩니다.
Q4: 탄소 섬유 천은 고온에서 어떻게 작동합니까?
섬유 자체는 불활성 대기에서 1000°C 이상의 강도를 유지하지만 폴리머 매트릭스(일반적으로 에폭시)는 표준 수지의 사용 온도를 80~180°C로 제한합니다. 고온 수지(비스말레이미드, 폴리이미드)는 범위를 230~300°C까지 확장합니다. 300°C 이상의 응용 분야에서는 탄소 섬유 천을 세라믹 매트릭스(CMC 복합재)와 함께 사용할 수 있습니다.
Q5: 탄소섬유 천을 금속 구조 부품에 안전하게 접착할 수 있나요?
예, 하지만 예방 조치가 필요합니다. 절연 유리 섬유 천 층은 갈바닉 부식을 방지하기 위해 탄소 섬유 천과 금속 사이에 배치되는 경우가 많습니다. 구조용 에폭시를 사용한 접착 결합은 금속 표면이 적절하게 준비된 경우(그릿 블라스팅, 실란 커플링제) 복합재-금속 접합을 위한 기계적 고정보다 더 강력합니다.
